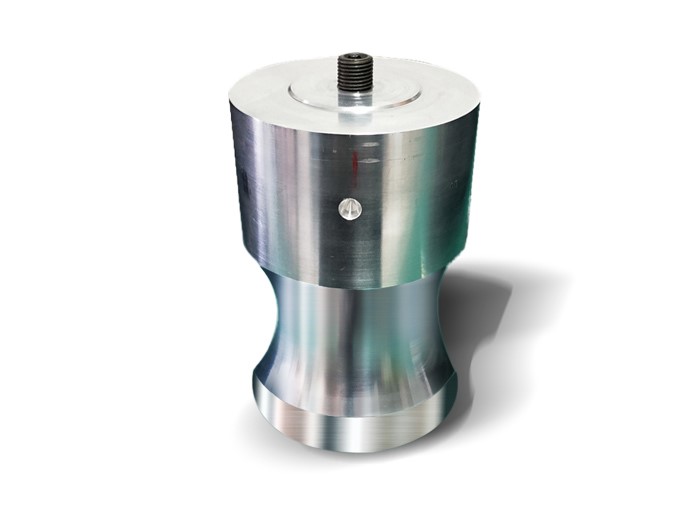

模具頻率：20KHz

模具材質：航空級美鋁7075鋁合金

螺牙：UNF1/2-20

最大直徑：100mm

振幅比列：1：1.5

超聲波焊頭的幾個專業參數：

1、超聲波焊頭振幅

振幅是焊接中最為關鍵參數，振幅不夠就會熔接不上或是熔接強度差，振幅過高就會使原材料表面出現燙傷、塑件結構被破壞等使得強度變差。焊頭振幅設計輸出大小是否達到、焊接面振幅分布均勻度是衡量一個焊頭好壞的關鍵因素。好的焊頭設計帶來最佳的振動效果和更長的使用壽命。

2、超聲波焊頭頻率

焊接機工作頻率主要由換能器、調幅器、和焊頭三者（簡稱超聲波三聯組）的機械共振頻率決定，發生器根據三聯組共振頻率進行自動頻率諧調，使發生器輸出頻率與三聯組頻率保持一致。以20KHz為例，自動頻率追頻范圍±0.5 KHz，三聯組共振頻率只要是在此范圍內，發生器均能正常工作。不同廠家換能器與調幅器出廠默認頻率存在偏差，新焊頭需嚴格按照超聲波設備廠家的諧振頻率修改。以20KHz 焊頭，焊頭頻率會控制19.90—20.10 KHz中心頻率段。

3、超聲波焊頭功率損失

換能器、調幅器、焊頭在使用時，三者之間被兩顆機米螺絲鎖緊在一起。兩兩端面相接觸,接觸面振幅最大，應力最小。當焊頭設計或制造不合理時，超聲手動測試時就會引起異常的嘯叫聲，三聯組本體生熱發燙，導致功率損失偏高，當功率損失超設備總功率輸出的5%或以上時，我們判定此時三聯組不適合使用，需要作進一步的檢測，已確認是因裝配鎖緊力不夠，還是

因焊頭、調幅器、換能器中哪個零件損壞。

常被運用于中大型熱塑性塑料產品的焊接、鉚接、卷邊、點焊應用中，如醫療器械耗材、家電電器、數碼電子、汽車零部件、儀器儀表、紡織、玩具等焊接應用，食品切割、食品包裝，無紡布、絨布、織帶等紡織品切割與和密封。
